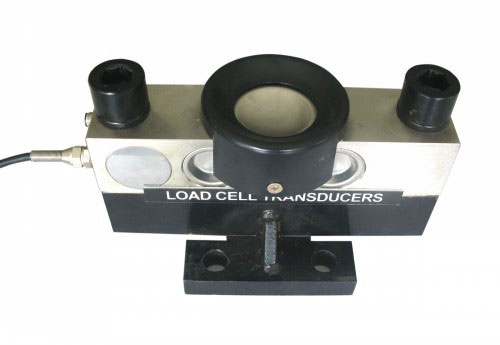

QS桥式传感器
◆HM9B型称重传感器可满足10t～50t量程范围内的精确测量。
◆合金钢材料，表面镀镍，全密封焊接，防油、防水、防一般腐蚀性气体及
介质，可适用于多种环境。
◆双剪切梁结构设计，适用于电子汽车衡、轨道衡等各类电子称重设备。
特 性
◆量程：10t～50t
◆高精度
◆合金钢材料
◆安装方便，性能可靠
技术指标额定载荷
|
t
|
10/20/25/30/40SE/40/50
|
精度
|
|
C1
|
C2
|
C3
|
A5M
|
B10M
|
认证
|
|
|
|
OIML R60 C3
|
|
|
最大检定分度数
|
n max
|
1000
|
2000
|
3000
|
5000
|
10000
|
最小检定分度值
|
v min
|
Emax/3000
|
Emax/5000
|
Emax/10000
|
Emax/15000
|
Emax/10000
|
综合误差
|
(%FS)
|
≤±0.050
|
≤±0.030
|
≤±0.020
|
≤±0.026
|
≤±0.050
|
蠕变
|
(%FS/30min)
|
≤±0.038
|
≤±0.024
|
≤±0.016
|
≤±0.017
|
≤±0.040
|
温度对输出灵敏度的影响
|
(%FS/10℃)
|
≤±0.028
|
≤±0.017
|
≤±0.011
|
≤±0.013
|
≤±0.040
|
温度对零点输出的影响
|
(%FS/10℃)
|
≤±0.047
|
≤±0.023
|
≤±0.015
|
≤±0.014
|
≤±0.020
|
输出灵敏度
|
(mv/v)
|
2.0±0.002
|
2.0±0.002
|
2.0±0.002
|
2.0±0.002
|
2.0±0.002
|
输入阻抗
|
(Ω)
|
700±7
|
700±7
|
750±7
|
输出阻抗
|
(Ω)
|
700±7
|
绝缘阻抗
|
(MΩ)
|
≥5000(50VDC)
|
零点输出
|
(%FS)
|
1.5
|
温度补偿范围
|
(℃)
|
-10～+40
|
允许使用温度范围
|
(℃)
|
-35～+70
|
推荐激励电压
|
(V)
|
5～12(DC)
|
最大激励电压
|
(V)
|
18(DC)
|
安全过载范围
|
(%FS)
|
150
|
极限过载范围
|
(%FS)
|
300
|
